用浮球開關與一只三相斷路器、一只1P斷路器、一只380V交流接觸器就可以實現浮球開關水位自動控制了；根據三相水泵的功率，選擇三相斷路器的額定電流，1P斷路器配置一只1~3A即可。

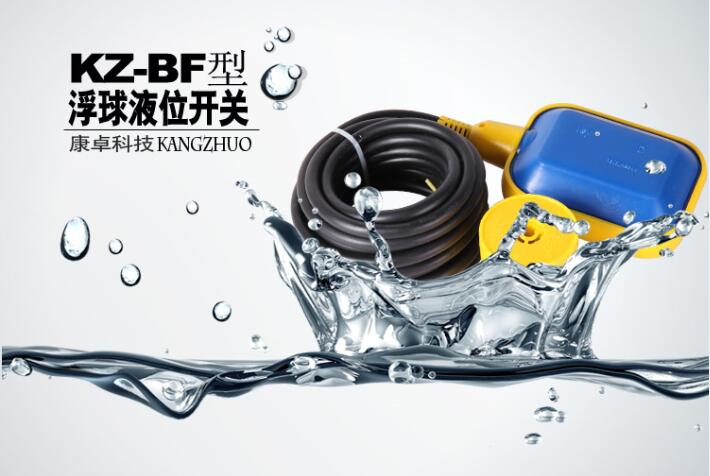

浮球開關有三根線，內部就是一個微動開關通過一個小鐵球進行觸動，一根公共端 常閉端 常開端，可以根據排水或者供水進行接線，浮球開關可控制接觸器線圈的得失電來控制電機的停啟工作。

為了安全起見一般通過12V或24V直流繼電器進行轉換控制，由于浮球開關長期浸泡水中控制直流再轉換控制交流安全指數相對比較高。

浮球開關都有詳細的使用說明書，這里我們使用“黑色”和“藍色”的電線；即浮球在下水位時，接點是接通的狀態浮球在水位時，接點是不通的狀態、使用“黑色”和“褐色”的電線:浮球在下水位時，接點是接通的狀態浮球在水位時，接點是不通的狀態重錘的裝置。

此時可以將浮球開關的電線對照安裝說明上的指示，從重錘的中心下凹圓孔處穿入后，輕輕推動重錘,使嵌在圓孔上方的塑膠環因電線頭之推力而脫落。

也可以用螺絲起子把此一塑膠環拆下，再將這個脫落的塑膠環套在電纜上自己所想要的重錘和設定水位高低的位置。

緊接下來，再輕輕地推動重錘拉出電纜,直到重錘中心扣住塑膠環。重錘只要輕扣在塑膠環中即不會滑落，此塑膠環如有損壞或遺失,可用同輕裸銅線扣入電纜代替。

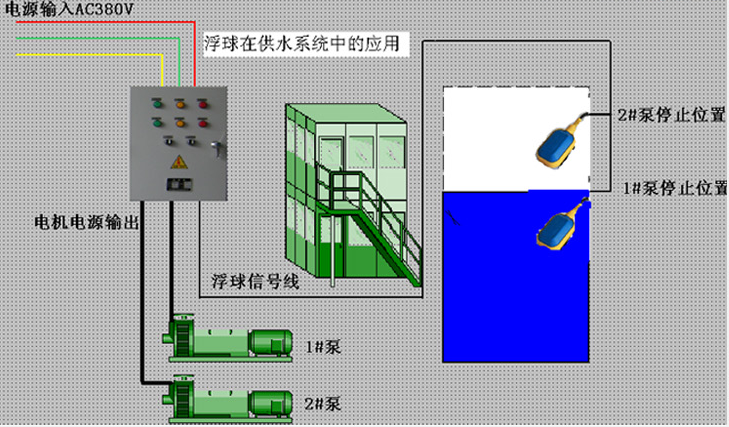

注意，浮球開關的三根線棕色COM線與常閉線藍色串接在接觸器吸合線圈中，可以控制水滿自動停機，水缺到一定位置自動開啟電動機。
