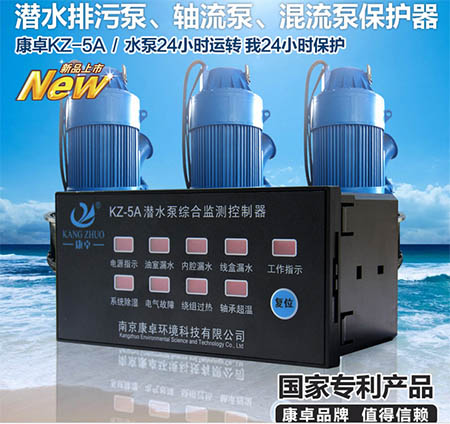

kz-4潛水泵綜合保護控制器是康卓儀表設計研發，已由升級版型號康卓KZ-5A潛水泵綜合保護器替代，產品功能更多，更加智能。

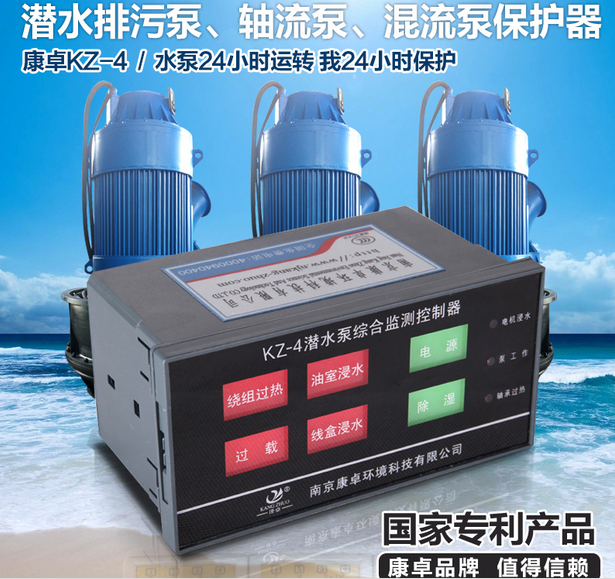

kz-4潛水泵綜合保護控制器
KZ-4型潛水泵綜合監測控制器適用于國內所有廠家生產的系列潛水式排污泵、軸流泵、混流泵，本保護裝置主要用于對潛水泵性能檢測即，繞組過熱、油室漏水、線盒浸水、軸承過熱、電機浸水、電機過載等實時監測和報警顯示；另外還具有對電機腔內可自動除濕的功能。本產品全采用模塊化設計制造，性能更加穩定可靠，它是潛水泵能正常安全工作的有力保障。 該產品已獲得中國國家專利。專利號為：ZL201220343140.5
kz-4潛水泵綜合保護控制器功能概述
1. 電泵浸水報警控制：當潛水泵油室出現漏水故障時，危及電泵正常運行。泵信號線31#32#電阻小于30K，本保護裝置3、4故障輸出常閉節點斷開切斷控制回路，強迫泵停機。面板上油室浸水指示燈在微浸水時就閃光預報警，以提醒人們排除故障為止，但此時故障常開常閉接點不動作直至保護值。19、20常開接點通常作故障輸出用，如報警至PLC等。
2. 電泵電機繞組過熱報警控制：當潛水泵電機出現故障時過載，斷相，缺相繞組溫度驟增，當溫度超過135℃時，泵11#12#或21#22#信號線電阻大于3K，本保護裝置故障輸出3、4常閉節點斷開，19、20常開節點閉合，面板上繞組過熱指示燈從接近保護值前開始閃爍預警，以提醒人們電機過熱故障，直至排除故障為止。預警時故障輸出不動作。
3. 電泵電機絕緣，防潮報警控制：潛水泵電機在實際運行中，有可能在停車時，漸漸吸潮，吸濕現象將反映在電機絕緣電阻的緩慢下降，進而造成電機的損壞。為保護潛水電泵電機的絕緣性，提高使用耐用性，本保護裝置通過檢測電泵71#信號線，當濕度達到100%，即露點時；通過17、18端子檢測到停機信號，延時一段時間，本裝置13、14除濕加熱常開節點接通，去驅動除濕加熱裝置。直至溫度達到70%自動停止加熱，若電機一起動，本控制系統立即停止工作。當加熱時面板上除濕指示燈不斷閃爍。 注:該功能只能在停泵進行,否則將產生嚴重的短路事故 。
4. 電機腔內浸水報警控制：當潛水泵電機腔內出現漏水故障時，危及電機安全，檢測泵51#信號線電阻小于50K時，本裝置故障輸出3、4常閉節點斷開，常開接點19、20閉合，面板上電機腔漏水指示燈從接近報警值前開始閃光預警，直至排除故障為止。預警時故障輸出不動作。
5. 軸承過熱報警控制：當該潛水泵軸承出現故障時，溫度驟增，當溫度超過90℃時，經本保護裝置檢測泵51#信號線當電阻大于1.5K時，本裝置故障輸出3、4常閉節點斷開， 19、20常開節點閉合，面板軸承過熱指示燈從接近保護值前閃光報警，直至排除故障。預警時故障輸出不動作。
6. 泵過載報警控制：當該泵電機因過流過載，缺相、斷相故障時，熱繼動作，本裝置故障輸出3、4常閉節點斷開，19、20常開節點閉合，面板上泵過載指示燈從接近保護值前閃爍指示，直至排除故障。 預警時故障輸出不動作。
7. 接線盒腔內浸水報警控制：當潛水泵電機接線盒腔內出現漏水故障時，危及電機安全，泵41#漏水信號線小于50K時，本裝置故障輸出3、4常閉節點斷開。作切斷電源用。常開接點19、20閉合，面板上接線盒漏水指示燈從接近報警值前開始閃光指示，直至排除故障。預警時故障輸出不動作。
kz-4潛水泵綜合保護控制器維護保養
kz-4潛水泵綜合保護控制器自售出起一個月包退三個月包換一年內免費保修，終身維修服務 在使用過程中如需技術幫助，康卓儀表設立了營銷服務的專業客服，免費為用 戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
訂貨需知： *請注明型號、數量、是否有特殊需要。
