賽萊默xylem潛水泵漏水超溫保護器

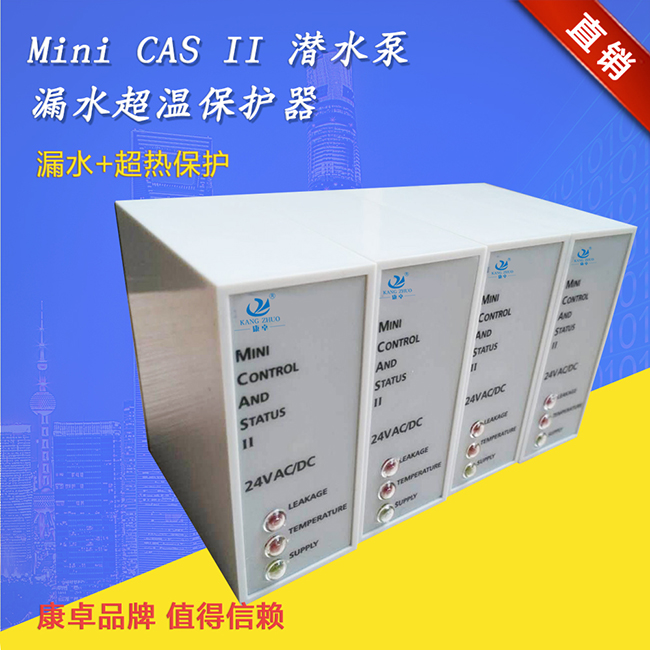

康卓?jī)x表設計研發的Mini CAS II型潛水泵泄露繼電器適用于賽萊默xylem潛水泵使用，具有對賽萊默水泵和飛力水泵泄露保護和過熱保護雙重保護功能。
賽萊默ITT飛力潛水泵保護器Mini CAS II安裝
賽萊默ITT飛力潛水泵保護器Mini CAS II安裝在泵控制柜的面板上，只要將其插入11針繼電器座即可，適合六種基本傳感器連接。
1) 熱敏開關和FLS
水泵控制芯線可連接到面板上，不用考慮極性。
2) 熱敏開關和FLS10
水泵信號芯線連接到面板上，不用考慮極性。
3) 熱敏開關和FLC30
FLS30傳感器具有二極管保護功能，因?yàn)樾盘?hào)芯線需要以正確的極性連接（褐色為+，藍色為-）。否則，MiniCAS II 監控繼電器會顯示斷路（0mA），即綠色電源指示燈和紅色過熱指示燈同時發光。正確連接和復位后，只有綠色指示燈發光。
4) 熱敏開關和CLS
CLS傳感器具有二極管保護功能。因此，信號芯線需要以正確的極性連接（褐色為+，藍色為-）。否則，MiniCAS II監控繼電器會顯示斷路（0mA），即綠色電源指示燈和紅色過熱指示燈同時發光。正確連接和復位后，只有綠色指示燈發光。
5) 熱敏開關+CLS+FLS
泵電纜中的信號芯線需要以正確的極性連接（褐色為+，藍色為-）。但是，由于即使CLS傳感器接線錯誤，F(xiàn)LS傳感器都會使MiniCAS II顯示正常，即綠色指示燈亮。所以在安裝泵時必須讀取監測線路的電流值，在正常狀態下，正確極性連接時電流值為15.0mA；不正確極性連接時電流值為7.8mA。
6) 只用熱敏開關
熱敏過熱保護開關必須串聯一個1000~1500歐姆的電阻。附件中帶有一個1000歐姆的電阻。
賽萊默水泵保護器技術參數
電源電壓：AC24V(50～60HZ) 20W以上。
故障無源觸點輸出：繞組超溫、軸承超溫、泄漏、油中水、綜合報警，容量AC24V、100mA(或容量AC220V、5A)。
聯鎖無源觸點輸出：常閉，當發生報警時斷開，容量AC220V、5A。
模擬量輸出：0～20mA，范圍50℃～150℃?！?/p>
安裝方式：標準35mmDIN導軌。
所有通道報警后都要手動復位。
賽萊默水泵保護器電氣連接
監控單元安裝在電控柜中，既可以把監控單元安裝在一個35mm的對稱DIN導軌上，也可直接安裝在金屬板上。
將24VAC電源連接至14和16號端子上，報警后如欲復位，請?jiān)诙俗?2和23之間連接一常開的彈簧開關。
在端子11和12之間連接起動器的聯鎖線路，使得發出報警時泵/渦輪被關閉。
當PT100溫度傳感器是兩線制時，需要短接29和30號接線端子。如果使用補償電阻，則不用短接。
起動前進行檢查，以確保所有的導線都連接到正確的端子并且上緊螺絲。
