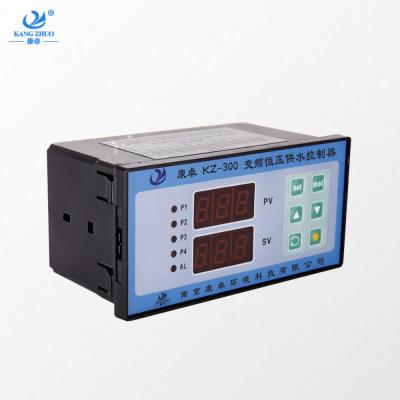

一、KZ-300恒壓變頻供水控制器簡介
KZ300多泵控制器是專為變頻恒壓供水系統、空壓機變頻、鍋爐及換熱系統補水而設計的電腦控制器，可與各種品牌的變頻器配套使用。具有壓力控制精度高、壓力穩定、第二消防壓（動壓）設定、系統超壓泄水控制、設定參數密碼鎖定等多項功能。該產品已獲得中國國家專利。專利號為：ZL201220343135.4
安裝視頻
二、功能概述
1、可編程設定多種泵工作方式，最多可拖五臺泵（1 變頻+4 工頻）；
2、具有壓力測量值防抖動補償控制功能；
3、參數調整和設定具有密碼鎖定及保護功能；
4、采用人工智能控制算法，設定參數少，控制精度高，內帶看門狗 電路，采用數字濾波及多項抗干擾措施；
5、可接無源遠傳壓力表、有源電壓及電流型壓力變送器；
6、 D/A 輸出控制頻率電壓為 DC 0-10V, 也可設定為 DC 0-5V;
7、具有壓力傳感器零點和滿度補償功能；
8、具有定時自動倒泵功能；
9、具有第二壓力（消防壓力）設定和控制功能；
10、具有缺水自動檢測保護功能和外部輸入停機保護功能；
11、具有供水附屬小泵控制功能，可設定小泵變頻或工頻模式；
12、具有可選的定時自動開、關機控制功能；
13、具有小流量水泵睡眠控制功能；
14、具有手操器功能，可手動調節輸出電壓來控制變頻器的頻率；
15、具有分時分壓供水控制功能，最多有六段時間控制。三、接線端子原理圖
四、使用說明
1、面板及按鍵：
PV窗口為測量值顯示窗口，SV窗口為設定值顯示窗口。“SET”
為參數設定鍵，“ ▲ ”和“ ▼”為兩個數字加減鍵，在參數設定狀態，“MOD”鍵和“ ” 鍵為參數翻頁鍵；在正常工作狀態，“ ”鍵為顯示方式轉換鍵，用來轉換顯示壓力值和輸出頻率值。
2、工作狀態指示燈
四個泵工作狀態指示燈P1、P2、P3、P4表示四臺泵，當指示燈問綠色時表示對應泵工作在變頻方式，當指示燈為紅色時表示對應泵工作在工頻方式。當工作在第二壓力（消防壓力）狀態時，AL指示燈顯示綠色；當缺水（停機）端子接通時，AL指示燈顯示紅色，同時控制器所有輸出控制都停止，直到缺水（停機）狀態解除，控制器沖洗開始工作。
3、參數的設定
正常運行狀態下，按住“SET”鍵3秒，當顯示窗口顯示“-.-.-.-.-.-”時松開“SET”鍵，進入?yún)?shù)設定狀態，此時PV窗口顯示參數項P00，SV窗口顯示當前參數項的值。
“MOD”鍵可以升高參數項，“ ”鍵可以降低參數項按“▲”
或“□”鍵改變當前參數項的值，改變后的值將自動存儲在儀表的存儲器中。當參數設定完成后，再按一下"SET"鍵，儀表將返回正常工作狀態下。此時如果P00=18,按“▲”和“□”鍵將直街改變當前的壓力設定值（P01的設定值）。在第二壓力（消防）開關（DI1與CM2）閉合時，SV窗口顯示的是第二設定壓力。按“▲”和“□”鍵將直接改變當前的第二設定壓力值，第二壓力也可以在P02中設定。
4、出廠默認值的設定
斷電狀態下按住“SET”鍵不松手，開機上電，當顯示窗口顯示“-.-.-.-.-.-”時1秒后松開“SET”鍵，儀表自動將所有的參數設定為出廠默認值。
參數
項目
參 數
說 明
數 據
范 圍
出廠默
認 值
參數說明
P00
參數密碼
0-100
18
此數值為18時，可以對系統參數進行修改，為其余值，則鎖定所有參數項。
P01
當前壓力設定值
0-2.5Mpa
0.20
第一控制壓力或下限壓力設定值
P02
第二壓力設定值
0-2.5Mpa
0.30
第二控制壓力、消防壓力或動壓設定值
P03
泵工作方式
1-15
1
1-1#泵變頻，2-2#泵變頻，3-一變一工頻，4-補水泄壓，5-開關控制6-1#與2#循環，7-1#,2#,3#三臺泵循環，8-一變兩工，9-一變?nèi)ぃ?0-消防二工頻，11-一變四工，12-1#與3#循環，13-2#與3#循環，14-3#泵變頻，15-四臺泵循環
P04
變頻-工頻時間設定
0.1-5秒
0.2
用于兩泵或三泵循環軟啟動時，變頻切換到工頻的時間設定
P05
欠壓加泵時間
0-250秒
20
多泵啟動時，欠壓啟動下臺泵的時間
P06
超壓減泵時間
0-250秒
15
多泵運行時，超壓減泵的時間
P07
輸出電壓選擇
1-2
1
1----0-10V 2-----0-5V
P08
輸入傳感器類型
1-2
1
1----0-5V 2-----1-5V（4-20mA）
P09
傳感器量程選擇
0.6，1.0，1.6，2.5Mpa
1.0
0.6Mpa,1.0Mpa,1.6Mpa,
2.5Mpa
P10
傳感器零點校正
0-0.1Mpa
0.00
填入傳感器零壓時儀表PV窗口顯示的數值
P11
傳感器滿度校正
0--50%
12%
滿量程的修正百分比（0-50%）
P12
定時換泵設定
0-1
0
0----不換泵1---定時換泵（P03=1，2，6，7，12，13，14，15定時換泵功能有效）
P13
定時換泵時間
1-100小時
12
定時換泵時間設定
P14
換泵剩余時間顯示
1-100小時
12
顯示離換泵時間還剩多少時間，不能設定。
P15
手動輸出頻率控制
0-50Hz
0
P18=1時，手動控制D/A輸出頻率大小
P16
增益系數
0-100
18
調節系統跟蹤壓力誤差的速度
P17
抑制系數
0-100
18
用于控制系統壓力的穩定性
P18
D/A輸出控制選擇
0--1
0
0---輸出頻率自動控制 1---輸出頻率手動控制
P19
壓力測量濾波系數
0-20
0
補償壓力表指針抖動造成的測量值不穩定，值越大，補償效果月明顯
P20
泄壓偏差限
0-0.5Mpa
0.02
P03=4時，當測量壓力》=（P01+P20）三秒時，控制G3觸點接通，當測量壓力<（P01+P20）兩秒，G3觸點斷開，P20=0泄壓功能無效
P21
上限壓力設定值
0-2.5Mpa
0.3
P03=5時，當測量壓力《P01三秒時，B1接通；當測量壓力》=P21兩秒，B1斷開；當測量壓力>=（P21+P20）兩秒，G3接通，當測量壓力<=P21時，G3斷開
P22
補水泵睡眠頻率
0-50Hz
0
P22=0時無睡眠功能。P22>0時，當輸出頻率5分鐘以上仍然<=P22時，則將D/A置零，RUN信號斷開。當（P01-測量值）》=0.05時，重新接通RUN信號，啟動D/A
P23
附屬小泵控制
0-2
0
P23=0,無附屬小泵。
P23=1且P03=1,2,6,7時附屬小泵變頻。當系統只有一臺變頻主泵工作，且工作頻率<=P24 5分鐘后，關閉變頻主泵，接通小泵變頻接觸器（B4繼電器），啟動小泵變頻工作。當小泵達到50Hz后延時P05秒，壓力還達不到設定值，則關閉小泵，重新啟動主泵變頻工作。
P23=2且P03=1,2,6,7時，附屬小泵工頻。當系統只有一臺變頻主泵工作，且工作頻率<=P24 5分鐘后，關閉變頻主泵，接通小泵變頻接觸器（G4），以P01為低壓，P21為高壓，進行壓力控制，如果工頻小泵運行P05秒后仍然達不到P01壓力值，則關閉工頻小泵，啟動變頻主泵。
P24
附屬小泵最低工作頻率
0-50Hz
10
當變頻主泵工作頻率<=P24時，并且工作P28分鐘后，切換為附屬小泵工作模式
P25
缺水保護最小壓力
0-0.6Mpa
0.05
系統運行中，當測量壓力《=P25，并且運行時間》=P26時，認為系統缺水或泵故障，控制器切斷所有輸出，PV窗口交替1秒顯示故障代碼Er1和測量值
P26
缺水保護時間設定
0-250（X 5秒）
0
P26=0,無缺水保護功能。
P26>0有缺水保護功能。參數中每個數值代表5秒鐘；P26X5必須大于P05
P27
水泵睡眠等待時間
1-30分鐘
5
當P22>0,且輸出頻率P27分鐘后仍然《=P22,且啟動水泵睡眠功能
P28
小泵投入等待時間
1-30分鐘
5
當P23>0,且系統只有一臺變頻主泵工作，當輸出頻率<=P24，P28分鐘后啟動附屬小泵工作
P29
最低輸出頻率
0-50Hz
0
用于控制水泵的最頂轉速
P30
D/A輸出控制選擇
0-1
0
0-正向控制 1-反向控制
P31
睡眠重新起泵偏差
0-0.2Mpa
0.02
睡眠后當前壓力《（P01-P31）時重新起動水泵工作
P32
定時開關控制功能
0-2
0
P32=0無定時；P32=1定時定壓控制；P32=2分時分壓控制
L1
第一開機時間
時：分（06：00）
H1
第一關機時間
時：分（07：30）
L2
第二開機時間
時：分（08：00）
H2
第二關機時間
時：分（09：00）
L3
第三開機時間
時：分（10：00）
H3
第三關機時間
時：分（11：30）
P39
系統當前時鐘
08：30：00
時：分：秒（翻到此頁時“P39”不顯示，只顯示當前時間，并不斷刷新，按加鍵更改小時，按減鍵更改分鐘，秒位不改動，改動完成的數據直街存入存儲器中），上電初始化時設定為08：30：00
L4
第四開機時間
時：分（12：00）
H4
第四關機時間
時：分（13：30）
L5
第五開機時間
時：分（14：00）
H5
第五關機時間
時：分（15：00）
L6
第六開機時間
時：分（16：30）
H6
第六關機時間
時：分（17：30）
P46
第一時段壓力值
0-2.5Mpa
0.2Mpa
第一開機時段的供水壓力設定值
P47
第二時段壓力值
0-2.5Mpa
0.2Mpa
第二開機時段的供水壓力設定值
P48
第三時段壓力值
0-2.5Mpa
0.2Mpa
第三開機時段的供水壓力設定值
P49
第四時段壓力值
0-2.5Mpa
0.2Mpa
第四開機時段的供水壓力設定值
P50
第五時段壓力值
0-2.5Mpa
0.2Mpa
第五開機時段的供水壓力設定值
P51
第六時段壓力值
0-2.5Mpa
0.2Mpa
第六開機時段的供水壓力設定值
P52
上限保護壓力
0-2.5Mpa
1.0Mpa
PV值》=P25兩秒后，所有運行的泵會順序關閉進入壓力保護狀態，AL亮紅燈，當PV值《=（P01或P02）-P31時，系統重新運行投入工作狀態。
P00--參數修改密碼。
當P00=18時，所有的參數和設定值均可修改，當P00<>18時，參數和設定值只能查看，不能修改。
P01--壓力設定值，也稱第一壓力設定值或下限壓力設定值。
當P03<>5時，P01就是系統當前的壓力設定值，可在P01中設定或在運行狀態直街在控制面板用“▲”和“▼”鍵直街設定。當P03=5時，此值為下限壓力設定值。
P02--第二壓力設定值，也稱消防壓力或動壓設定值。
當外部輸入信號端子DI1與CM2閉合超過2秒，則當前系統控制的設定壓力值即變?yōu)镻02的值，此時可在控制面板上直街使用“▲”和“▼”鍵進行修改，修改后的數值直街存入P02參數項中。當外部輸入信號端子DI1與CM2斷開后，控制面板上的設定壓力值又重新變回P01的壓力設定值。
P03--泵工作方式?？刂破鞯耐獠拷泳€一定要和控制器的工作方式相對應，否則，錯誤的選擇此參數，將導致外部輸出控制繼電器動作混亂。
通過P03參數的改變，控制器可以控制單臺或多臺泵工作在不同的工作方式：P03=1,2,為一用一備工作模式，B1和B2互為備用泵。當P12=1時，B1和泵按照P13中設定的時間定時相互輪流接通工作。
P03=3,為一臺變頻泵加一臺工頻泵工作模式。此時系統定義為B1為變頻泵，G1為工頻泵。當B1工作頻率達到50Hz后，延時P05秒的時間，如果測量壓力值仍然達不到系統設定值，則工頻直街啟動G1泵投入系統運行，G1泵投入運行后，系統靠調節B1泵的工作頻率來穩
定系統壓力。如果系統出現超壓，則將G1泵關掉，仍然靠調節B1泵的工作頻率來穩定系統壓力。
P03=4,是為鍋爐補水或換熱機組補水設計的工作模式。此模式下系統定義B1為變頻補水泵，G3為超壓泄水電磁閥控制端子。當測量壓力>=P01(或P02)+P20時，G3接通，控制泄壓電磁
閥開啟進行泄水。當測量壓力<=P01(或P02)時，G3斷開，泄壓停止。
P03=5,為開關位式控制模式。這種工作模式下，定義B1為工頻補水泵，G3為超壓泄水電磁閥控制端子。此時SV壓力設定值窗口顯示的設定值為P21上限壓力設定值。此工作模式下，系統以P01為下限壓力，P21為上限壓力，代替電接點壓力表進行壓力控制。當測量壓力<=P01時，延時2秒，B1接通；當測量壓力>=P2時，B1斷開；當測量壓力>=P21+P20時，G3接通，控制泄壓電磁閥開啟進行泄水；當測量壓力<=P21時，G3斷開，停止泄壓。
P03=6,為兩泵循環軟啟動控制模式。在此工作模式下，系統定義B1,B2為兩臺泵變頻工作端子，G1,G2為兩臺泵工頻工作端子。此模式下系統上電工作時，先接通B1,啟動1#泵變頻工作。當1#泵變頻工作在50Hz時，延時P05秒，如果測量壓力仍然達不到設定值，則將B1斷開，接通G1，將1#泵由變頻狀態轉換為工頻工作狀態，延時3秒，接通B2，啟動2#泵進行變頻工作。當系統超壓時，當2#泵變頻工作在0Hz時，延時P06秒，系統仍然超壓，將
G1斷開，切斷1#泵工頻，由2#泵進行變頻調節保持系統的壓力穩定。
P03=7,為三泵循環軟啟動控制模式。在此工作模式下，系統定義B1,B2,B3為三臺泵變頻工作端子，G1，G2,G3為三臺泵工頻工作端子。此模式下系統上電工作時，先接通B1,啟動1#泵變頻工作。當1#泵變頻工作在50Hz時，延時P05秒，如果測量壓力仍然達不到設定值，則將B1斷開，接通G1,將1#泵由變頻轉換為工頻工作狀態，延時3秒，接通B2，啟動2#泵變頻工作在50Hz時，延時P05秒，如果測量壓力仍然達不到設定值，則將B2斷開，接通G2，將2#泵由變頻狀態轉換為工頻狀態，延時3秒，接通B3，啟動3#泵進行變頻工作。當系統超壓時，按先起先停的原則，逐個停掉工頻泵，最后保留一臺泵變頻工作。當系統欠壓時，再按順序逐個啟動沒投入工作的泵。
P03=8，為一臺變頻泵、兩臺工頻泵的工作模式。在此工作模式下，系統定義B1為變頻工作泵，G1,G2為兩臺工頻工作泵。當B1工作頻率達到50Hz后，延時P05秒的時間，如果測量壓力仍然達不到系統設定值，則接通G1直街啟動1#工頻泵投入使用，當B1工作頻率再次達到50Hz后，延時P05秒的時間，如果測量壓力仍然達不到系統設定值，則接通G2啟動2#工頻泵投入運行，系統靠調節B1泵的工作頻率來穩定壓力。如果系統出現超壓，則先關閉1#工頻泵，然后關閉2#工頻泵。
P03=9，為一托四模式：一臺變頻泵，三臺工頻泵的工作模式。在此工作模式下，系統定義B1為變頻工作泵，G1、G2、G3為三臺工頻工作泵。當B1工作頻率達到50Hz后，延時P05秒的時間，如果測量壓力仍然達不到系統設定值，則接通G1直接啟動1#工頻泵投入運行，當B1工作頻率再次到50Hz時，延時P05秒的時間，如果測量壓力仍然達不到系統設定值，則接通G2啟動2#工頻泵投入使用，如果三臺泵滿負荷運行，延時P05秒后，測量壓力仍然達不到設定值，則接通G3，啟動3#泵工頻泵投入運行。如果系統出現超壓，則先關閉1#工頻泵，然后關閉2#工頻泵，最后關閉3#工頻泵。
P03=10，為兩臺工頻泵，一用一備消防工作方式。在此工作模式下，G1、G2定義為兩臺工頻泵，G1為主泵，G2為備用泵。B3定義為泄壓電磁閥控制端子，G3定義為報警輸出端子。正常工作狀態下，DI1端子沒有信號輸入，PV窗口顯示P02消防壓力值。系統以P01為低壓，P02為高壓，以主泵G1控制系統的壓力。如果測量壓力<=P01，G1接通，啟動主泵工作，如果測量壓力>=P02，G1斷開，停止主泵。如果測量壓力>P02,則接通B3進行泄壓。如果測量壓力<=P02,則泄壓停止。當DI1與CM2端子閉合超過2秒，即有消防信號輸入時，則立即啟動G1消防工頻泵，超壓也不泄水，G3報警端子接通，DI1信號撤掉也不停泵。在此狀態下如果P05秒后測量壓力<=P01則認為主泵故障或啟動失敗，則將G2端子同時接通，啟動備用泵投入工作。這種狀態下DI2端子有停機信號輸入也認為無效，只有將控制器電源停掉才能解除狀態。
P03=11，為一托五模式：一臺變頻泵、四臺工頻泵的工作方式。在此工作模式下，系統定義B1為變頻工作泵，G1,G2,G3,G4為四臺工頻工作泵。當B1工作頻率達到50HZ后，延時P05秒的時間，如果測量壓力仍然達不到設定值，則將G1直接啟動1#工頻泵投入運行，當B1工作頻率在此達到50HZ時，延時P05秒的時間，如果仍然達不到系統設定值，則接通G2啟動2#泵工頻投入運行，依次類推。如果5臺泵投入運行后系統出現超壓，則先關閉1#工頻泵，然后關閉2#工頻泵，依次組后關閉4#工頻泵。
P03=12，為1#泵與3#泵兩泵循環軟啟動工作模式，參照P03=6
P03=13，為2#泵與3#泵兩泵循環軟啟動工作模式，參照P03=6
P03=14，為3#泵單泵變頻工作方式，此模式下三臺泵可以按P13的時間定時輪換工作（P12=1）
P03=15，為4臺泵循環工作模式，參照P03=7
P04--變頻泵切換為工頻泵的時間。當P03=6，7，12，13，15時，控制器的控制模式為兩泵、
三泵、四泵循環軟啟動控制模式。在此模式下，當變頻泵工作到50HZ時，如果此時系統壓力達不到設定值，則要將變頻泵切換成工頻泵，此切換過程的時間長短，由P04所設定的時間來控制。根據泵功率的大小，通常此時間在0.2-1秒之間設定。
P05--欠壓加泵時間。當P03=3,6,7,8,9,11,12,13時，此參數有效。當一臺泵工作時，如果壓力達不到設定值，啟動下一臺泵時，間隔的時間為P05。
P06--超壓減泵時間。當P03=3，6，7，8，9，11，12，13，15時，此參數有效。當多臺泵工作時，系統超壓減泵時，間隔的時間為P06。
P07--輸出電壓選擇?？刂谱冾l器工作頻率的電壓信號。有0--5V和0--10V兩種輸出選擇，以適應不同品牌變頻器頻率輸入的要求。
P08--輸入傳感器類型選擇?？刂破骺梢越邮苋N類型的壓力傳感器輸入信號。P08=1時，可以直接接入無源的遠傳壓力表，或有源輸出的0-5V電壓輸出型壓力變送器。要接0-10V輸出型壓力變送器需在訂貨時特別說明。
如果要接4-20MA（15V）的電流型壓力變送器，需P08=2，此時還需在壓力信號輸入的兩個端子（IN和GND）之間外接一個250O歐姆/0.5W的精密電阻，或在訂貨時直接由廠家在控制器內部加上。
如果要接0-20MA的電流型壓力變送器，需P08=1，此時還需在壓力信號輸入的兩個端子（IN
和GND）之間外加一個250O歐姆/0.5W的精密電阻，或在訂貨時直接由廠家在控制器內部加上。
P09--傳感器量程選擇?？刂破骺山尤氩煌砍痰膲毫鞲衅鳎酥狄c外接傳感器的最大量程一致，否則，會造成測量壓力與實際壓力不符。
P10--傳感器零點校正。一般在接入壓力變送器時，此值無需校正。但在接入遠傳壓力表時，一般情況下零點壓力值會有誤差，此參數就是為了消除零點誤差。
P11--傳感器滿度校正。當實際壓力與控制器測量壓力有誤差時，用P11來修正此誤差。此參數修正的是控制器滿量程的百分比值。
P12--定時換泵設定。當P03=1，2，6，7，12，13，15且P12=1時，定時換泵功能有效。
P13--定時換泵時間。
P14--定時換泵剩余時間。當定時換泵功能有效時，此參數用來顯示離換泵還剩多少時間，只能查看，不能修改。
P15--手動輸出頻率控制。當P18=1時，控制器的頻率控制輸出電壓受P15的數值大小控制。
P16--增益系數?？刂葡到y(tǒng)跟蹤壓力誤差的速度。此值越大，控制器D/A輸出調節的幅度越大，跟蹤壓力變化的速度越快，易產生超調。
P17--抑制系數。 用來調節系統壓力穩定程度的參數。數值越大越穩定。當P17=0時，控制無抑制效果，系統壓力波動較大。
P18--D/A輸出控制選擇。P18=0，D/A輸出受控制器自動控制，P18=1，D/A輸出受P15值控制。當P18=1時，退出設定狀態后，PV窗口顯示的值就是P15的值，按“▲”和“▼”鍵可直街改變當前D/A電壓的輸出值，從而手動改變變頻器的運行頻率。
P19--壓力測量濾波系數。用于補償遠傳壓力表或壓力變送器測量值抖動造成的測量值不穩定。數值越大，補償效果越明顯。
P20--泄壓偏差限。當P03=4、5時，此值為泄壓偏差上限值。當系統壓力超過設定的壓力上限，超過的偏差值>=P20時，控制G3端子接通，控制泄壓電磁閥產生泄壓動作。P20=0時，泄壓功能無效。
P21--上限壓力設定值。當P03=5時，控制模式為位式控制，模擬電接點壓力表控制方式，P21為此控制模式的上限壓力設定值。
P22--補水泵睡眠頻率。P22=0時無睡眠功能。P22>0時，當D/A輸出頻率值5分鐘以上仍然<=P22,則認為系統不缺水或需水量很小，此時控制器將關閉變頻器，停止供水。當（P01-測量值）>=0.02時，重新啟動變頻器進行供水。
P23--附屬小泵控制。P23=0時，無附屬小泵功能。當P03=1,2,6,7且P23=1時，附屬小泵為變頻控制。當系統只有一臺變頻主泵工作，且工作頻率<=P24，延時5分鐘后，關閉變頻主泵，接通小泵變頻接觸器（B4），則關閉小泵，重新啟動主泵。當P03=1，2，6，7且P23=2時，附屬小泵為工頻控制。當系統只有一臺變頻主泵工作，且工作頻率<=P24，延時5分鐘后，關閉變頻主泵，接通小泵工頻接觸器（G4），以P01為低壓，P21為高壓，進行位式（高低）壓力控制。如果工頻小泵運行P05秒后仍然達不到P01壓力值，則關閉工頻小泵，重新啟動變頻主泵投入工作。
在此工作模式中，定義B4端子為變頻小泵控制端，G4端子為工頻小泵控制端。
P24--附屬小泵最低工作頻率。在系統運行中當變頻器的工作頻率低于P24所設定的頻率下限5分鐘后，認為系統不缺水或用水量很小。
P25--缺水保護最小壓力。系統運行中，當測量壓力<=P25，并且運行時間>=P26時，認為系統缺水或泵故障，控制器切斷所有輸出，PV窗口交替1秒顯示故障代碼Er1和測量值。此時只有將控制器電源關掉才能退出此狀態，重新運行。
P26--缺水保護運行時間設定。與P25配合使用。P26=0無缺水保護功能。P26參數的每個時間值代表5秒鐘。
P27--水泵睡眠等待時間；當P22>0,且輸出頻率P27分鐘后仍然<=P22，則啟動書蹦睡眠功能。
P28--小泵投入等待時間；當P23>0,且系統只有一臺變頻主泵工作，當輸出頻率<=P24,P28分鐘后啟動附屬小泵工作。
P29--最低輸出頻率設定。用來保證水泵的最頂轉速。
P30--D/A輸出選擇控制，用來控制模擬輸出為正控制或反控制。反向控制主要應用于排水系統。
P31--睡眠后重新起泵的壓力偏差，睡眠后當前壓力<(P01-P31)時重新起泵。
P32--定時開關機控制，P32=1定時定壓控制，P32=2分時分壓控制。
L1--第一開機時間 H1--第一關機時間
L2--第二開機時間 H2--第二關機時間
L3--第三開機時間 H3--第三關機時間
P39--系統當前實時時鐘。
L4--第四開機時間 H4--第四關機時間
L5--第五開機時間 H5--第五關機時間
L6--第六開機時間 H6--第六關機時間P46--第一開、關機時段的供水壓力設定值
P47--第二開、關機時段的供水壓力設定值
P48--第三開、關機時段的供水壓力設定值
P49--第四開、關機時段的供水壓力設定值
P50--第五開、關機時段的供水壓力設定值
P51--第六開、關機時段<
