圖文描述

一、探測繼電器簡介

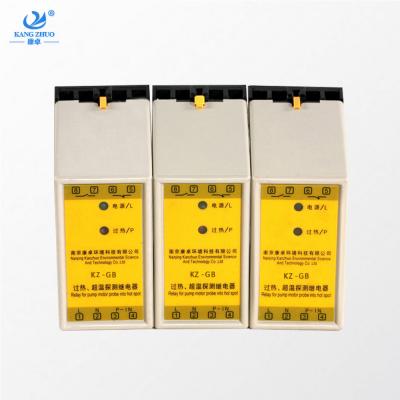

     KZ-GB潛水泵電機過熱保護繼電器是南京康卓環境科技有限公司生產，專門用于檢測潛水泵內定子線圈的溫度。當泵體內定子出現異常溫度情況時，控制繼電器會發出相應的控制信號，以便工作人員對水泵進行處理?？刂破髟诰€路設計上采取了一系列的抗干擾措施，可以在電磁干擾十分嚴重的環境中可靠工作。


 二、功能概述

      電機過熱保護器接到控制系統中，能有效的保護電機在運行時由于各種原因，所造成繞組線圈溫度升高到一定值能及時停止工作的功能。當檢測到潛水泵定子繞組線圈溫度到該繼電器設定值時，繼電器面板上紅色指示燈會報警亮起，且過熱繼電器的5、6和7、8端子會有一個開關量輸出，來控制泵的停止；當溫度下降后繼電器繼續恢復工作。

動作靈敏度根據標準設定。用戶有特殊需要可以提前聯系。

 三、技術參數

•  工作電源：             AC220v/50Hz

• 使用環境溫度：          -20～75℃

• 相對濕度：                ≤95%RH,不結露，無腐蝕性氣體場所

•  輸入信號：            電阻信號、開關信號；

•  輸出信號：            開關信號（無源觸點、可兩組觸點互換）

•  觸點容量：            AC220v   2A

•  探測范圍：            過熱動作電阻≥3.5KΩ（采用PTC傳感器）

• 傳感器電極最大電流：   50 uA；

• 工作方式：             連續工作

• 額定功耗：              AC220v / 1W

• 外形尺寸：              45mmX75mmX105mm

• 安裝方式：                標準DIN35導軌

• 重量：                     0.3kg

四、接線端子原理圖

項目	序號	端子名稱	說明
外部輸入	1	220v AC	電源輸入
	2
	3	P11	過熱信號輸入
	4	P12
內部輸出	5	常閉輸出點	輸出端子
	6
	7	常開輸出點	輸出端子
	8







五、維護保養

  產品自售出起一個月包退三個月包換一年內免費保修，終身維修服務在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。24小時服務熱線：025-86666104

   訂貨需知：*請注明型號、數量、是否有特殊需要。
