圖文描述

1 概述

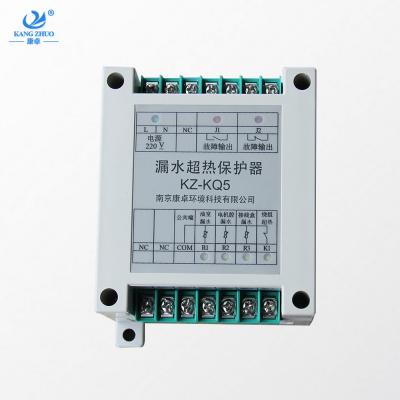

KZ-KQ5型漏水超熱保護器，實現油室漏水、電機腔漏水、接線盒漏水和繞組超熱檢測及故障輸出；三組漏水信號輸入有回差特性等功能。

2 主要技術指標

2.1供電電源：   AC220V  50Hz   輸入功率5W

2.2使用環境：溫度溫度-20℃~+50℃ ， 相對濕度≤85%RH

2.3繼電器觸點容量：5A  250VAC

3 面板及端子接線說明

3.1信號輸入

COM與R1為油室漏水的輸入端；

COM與R2為電機腔漏水的輸入端；

COM與R3為接線盒漏水的輸入端；

COM與K1為電機繞組超熱的輸入端。

3.2故障輸出

J1為故障輸出，沒有故障時斷開，有故障時閉合，開關量；

J2為故障輸出，沒有故障時閉合，有故障時斷開，開關量。

3.3 電源

電源采用AC220V  50Hz，輸入功率5W。

4 功能說明

上端子

下端子

當油室漏水探頭，檢測到電阻值<15K時，對應的指示燈亮，故障輸出繼電器動作；當電阻>20K時，故障消失，保護器恢復到初始狀態（即回差特性）。輸入有1s到5s的延時，輸入電阻越小延時時間越短，反之越長。

當電機腔漏水探頭，檢測到電阻值<30K時，對應的指示燈亮，故障輸出繼電器動作；當電阻>35K時，故障消失，保護器恢復到初始狀態（即回差特性）。輸入有1s到5s的延時，輸入電阻越小延時時間越短，反之越長。

當接線盒漏水探頭，檢測到電阻值<30K時，對應的指示燈亮，故障輸出繼電器動作；當電阻>35K時，故障消失，保護器恢復到初始狀態（即回差特性）。輸入有1s到5s的延時，輸入電阻越小延時時間越短，反之越長。

當繞組過熱探頭，檢測到超出規定溫度（由用戶選擇的過熱探頭決定溫度值）并斷開時，對應的指示燈亮，故障輸出繼電器動作，當溫度恢復到規定溫度以下并閉合時，故障消失，保護器恢復到初始狀態。輸入有1s到2s的延時。

維護保養

產品自售出起在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。24小時服務熱線：025-86666104

訂貨需知：*請注明型號、數量、是否有特殊需要。
